Veel vernieuwing in Inventor 2025
Wim Meijer
De update van Inventor kent dit jaar een groot aantal toevoegingen. Welke aanvullingen en nieuwe functies zijn er bij gekomen, en betekent dit ook daadwerkelijk een verbetering? In dit blog neem ik u stapsgewijs mee in alle vernieuwingen.
Zoals gezegd biedt de nieuwste release van Inventor dit maal veel verandering. Vooral de Assemblies en Parts zijn flink op de schop genomen. Hieronder leest u op welke vlakken Inventor 2025 nog meer is aangepast en hoe de gebruikerservaring en de resultaten van het werken met Inventor verder zijn verbeterd.
Assemblies
- Verbeterde presentatie: Het is nu ook mogelijk om een source model te vervangen in een presentatie. Dit is vergelijkbaar met het vervangen van een referentie model.
- Symbolen voor lassen kunnen vanaf nu direct bewerkt worden in 3D weergave. Door een oppervlak of een edge te selecteren kunt u de fillet eigenschappen bewerken in de zogenaamde sync preset.
- Het Substitute context-menu in de part browser heeft een update gekregen.
- Componenten kunnen makkelijk vervangen worden door een cilinder in de optie Replace with Envelopes.
- De Update Mass-optie is niet meer als standaard ingesteld in een subassembly voor lassen.
- Bolted Connection Generator: mogelijkheid om patronen te selecteren (circular / rectangular).
Parts
Verbeterde bewerking van feature patterns van part modelleren.
De finish bewerking heeft nu 2 selectors: Include en Exclude. Daarnaast is de gehele workflow van het afwerken sterk verbeterd.
In Derive Assembly, Derive Part, and Make Part kan de bounding box nu ook als cylinder worden weergegeven, dit bespaart geheugen.
Nieuwe drill types voor gaten.
Presets voor 3D annotatie.
Sheet Metal
- Eenvoudiger dingen aanpassen in het Property panel.
- Alles in één paneel, geen tabs meer.
- Lichte en donkere themes.
- Preset capabilities.
- Maak sneller sheet metal flange, face, and cut features.
Drawings

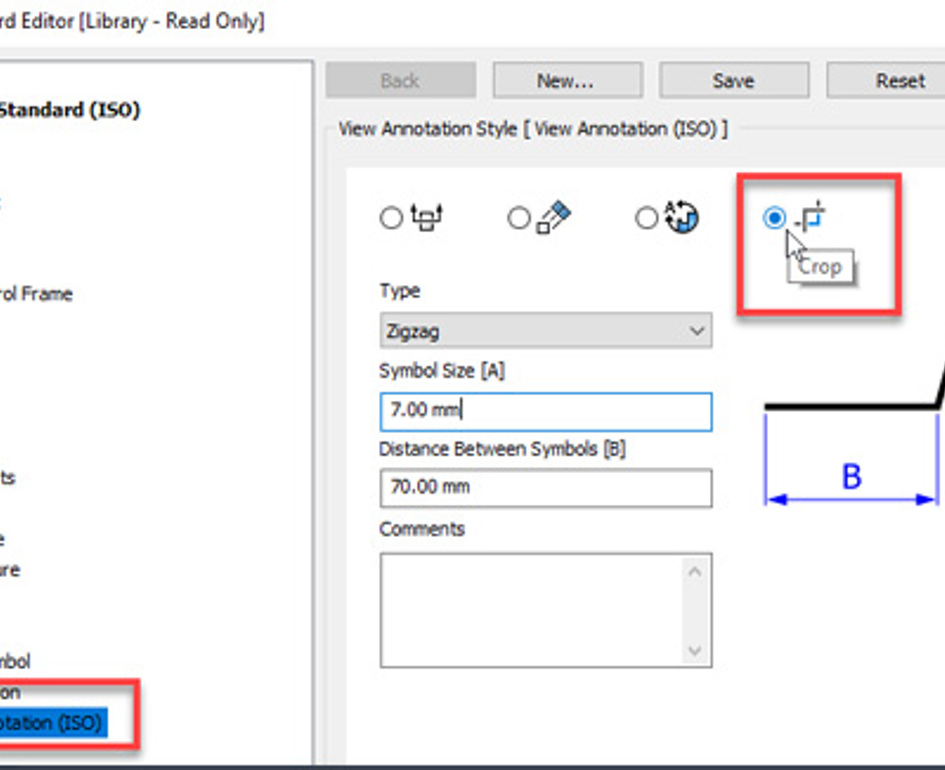

- Nieuwe opties voor Breaklines in Crop views.
- Er zijn veel meer opties voor stijlen bijgekomen, bijvoorbeeld meer keuzes voor Arc stijlen.
- Het commando voor het maken van een transitie symbool is nieuw.
- Het samenvoegen van cellen in tabellen met behulp van de optie ‘Merge Cells’.
- Verbeterde annotatie opties voor;
- het verschalen van bogen bij Revision Clouds.
- achtergrondkleuren bij maatlijnen.
- toevoegen Parts List properties aan teksten in drawings.
- het verbergen van Extension lines bij maatlijnen voor radius en diameter.
Sketch
- Het is mogelijk geworden om een Boundary te maken voor een patroon. Hiermee kunt u duidelijker aangeven welk gedeelte van dat patroon in de geometrie wordt opgenomen.
- Voeg nu ook Standard en Custom iProperties toe in de geometrie tekst.
En verder...
In het algemeen kunnen we stellen dat er verschillende grafische verbeteringen zijn doorgevoerd. En daarnaast is er een algehele verbeterde performance waaraan bijgedragen wordt door:
- een nieuwe Promote Dimensions optie.
- meer opties voor Decals en Shared view.
- een verbeterde iLogic ondersteuning.
- rapporten uit de Shape generator.
- de mogelijkheid om een spreadsheet bestand als standaard in te stellen.
- het kunnen importeren van IFC bestanden bij de bijbehorende opties.
- een verbeterde export van Layers naar het dxf. formaat.
- een verbeterde interoperabiliteit met Revit.
Al met al is de nieuwste editie van Inventor er eentje met volop verbeteringen en extra mogelijkheden. Persoonlijk vind ik ze zeker de moeite waard voor een update. Ik ben benieuwd naar uw mening!
Ondersteuning
Heeft u vragen over het werken met de nieuwste versie van Inventor? Of wilt u uw eigen ervaring delen? Neem gerust contact met mij op!
